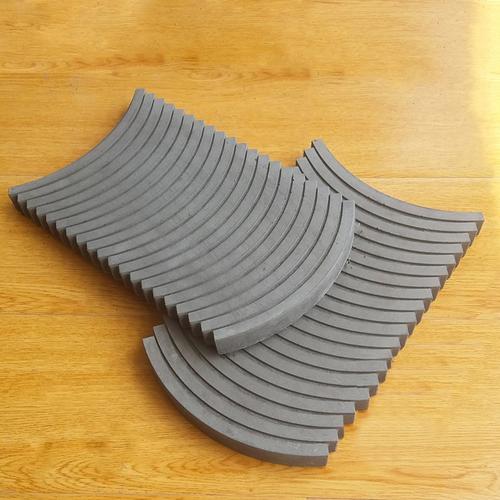

四川小青瓦屋面為我國傳統的斜屋面防水形式，由于瓦片為弧形，受力后容易破碎，從而造成屋面漏水。所以光伏施工時碰到小青瓦是很頭疼的事情。小青瓦屋面簡要構造了解了小青瓦屋面的構造，才能更好的解決防水問題。

光伏施工過程

1.測量屋面尺寸，掀開瓦片測量瓦片高處到屋面檁條的距離。并選用合適的掛鉤。

2.繪制光伏組件排布圖和掛鉤點位圖（掛鉤點位圖很重要，防止上了屋面后找不著掛鉤固定位置，和無頭蒼蠅一樣。）

3.“上房揭瓦”：注意小瓦的揭瓦順序是從下向上揭瓦，根據前面畫好的掛鉤點位順?biāo)较蚪业粢豁樀耐咂?

4.固定之前選擇好的掛鉤：使用木螺絲將掛鉤固定在木檁條上。

5.安裝鋁合金導軌：請選擇鋁合金導軌，由于屋面承重問題，不建議使用U型鋼作為導軌。

6.蓋瓦和安裝組件、接線：為了不踩壞瓦片，有站腳的地方。按一排一排的順序，蓋好組件下方的瓦片并安裝好組件、接線。

7.完成組件安裝和接線。

友情提醒：安裝四川小青瓦屋面光伏系統時，要選用60片電池片的光伏組件，施工人員操作起來比較方便。
